Anschluss Sperren Kontrolleuchten

[Gieli]

Hallo,

die Suche ergab dass das Kabel bei den Syncros bereits ab Werk hinter der ZE liegen soll.

Ich habe da nun einen 3pol Stecker gefunden, dort ist aber die Kabelbelegung anders.

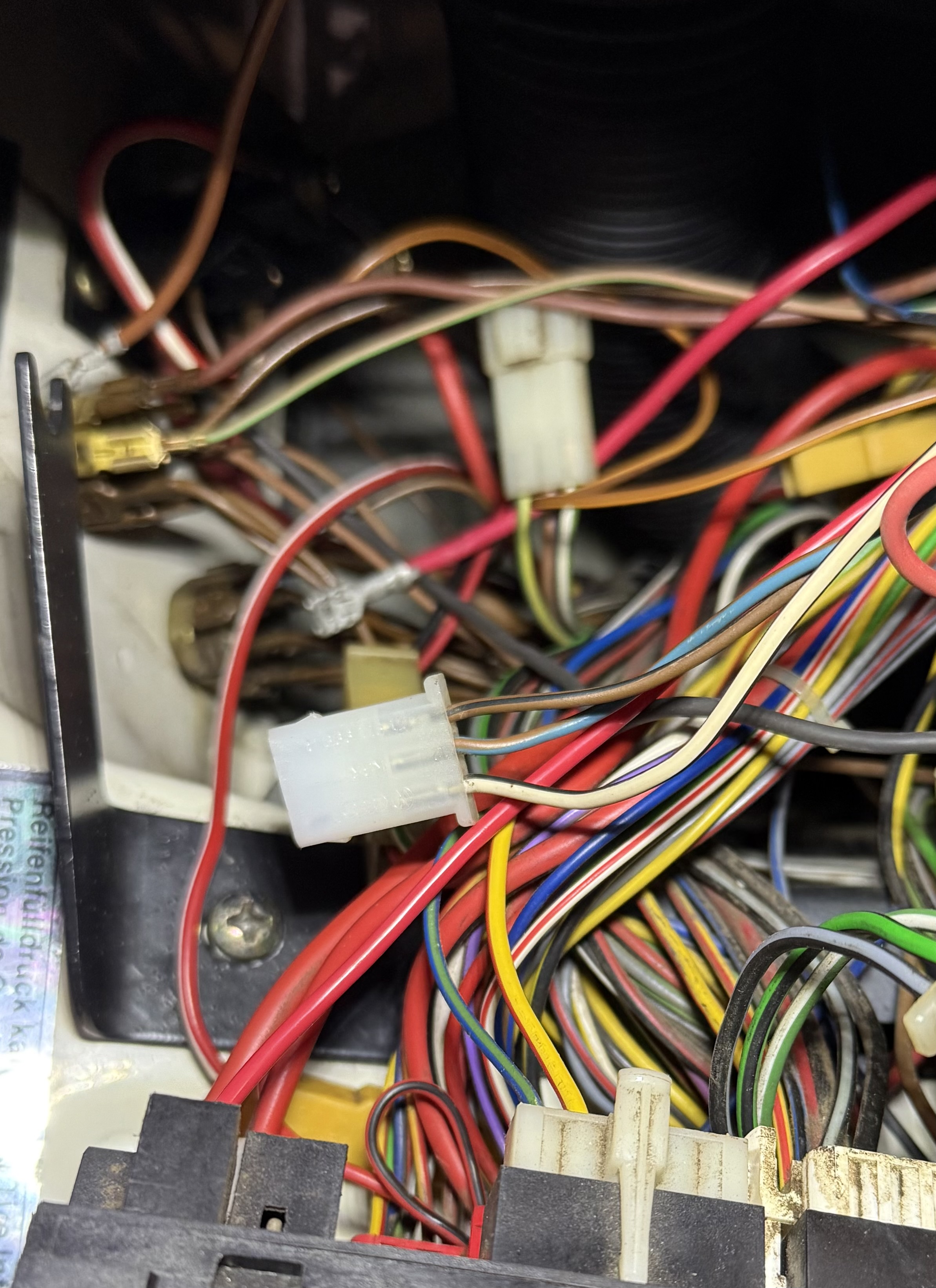

Im Vordergrund sieht man den Stecker (weibl.) zu den Kontrolleuchten, br/sw, bl/br und ws/sw.
Der Stecker (männl.) im Hinttergrund hat die Belegung gr/ge, br/sw und gr/ws.

Ist das der Stecker im Hintergrund? Im Schalplan sind diese Fraben nicht zu finden.



Gruß Stefan

[CBS]

Moin Stefan,

den Stecker im Vordergrund hat jeder syncro.
Den Leitungssatz von dort zu den Sperre Schaltern nur die mit Sperre ab Werk

Viele Grüße
Achim

[Gieli]

Hallo,

der Stecker im Vordergrund ist ja der Zur Schalter-/Kontrolleinheit.
Ich suche den der zu den Spereen geht.

Gruß Stefan

[Atlantik90]

dann schau mal in der Umgebung deiner Getriebe, denn die sind in den Syncro-Kabelbäumen meines Wissen immer drin.

[Alexander]

Die Kabelfarben ändern sich nicht, die sind vom Getriebe bis zur Kontrollleuchte gleich.
Alle! Syncro haben den Leitungssatz von den Getrieben bis hinter die Zentralelektrik drin. Das liegt daran das in diesem Kabelbaum auch die Leitung für den Tankgeber drin ist. Und einen Tank haben halt alle Syncros.

[Gieli]

Hi Alexander,

Danke, dann muss ich weiter suchen.

Gruß Stefan

[CBS]

Moin,

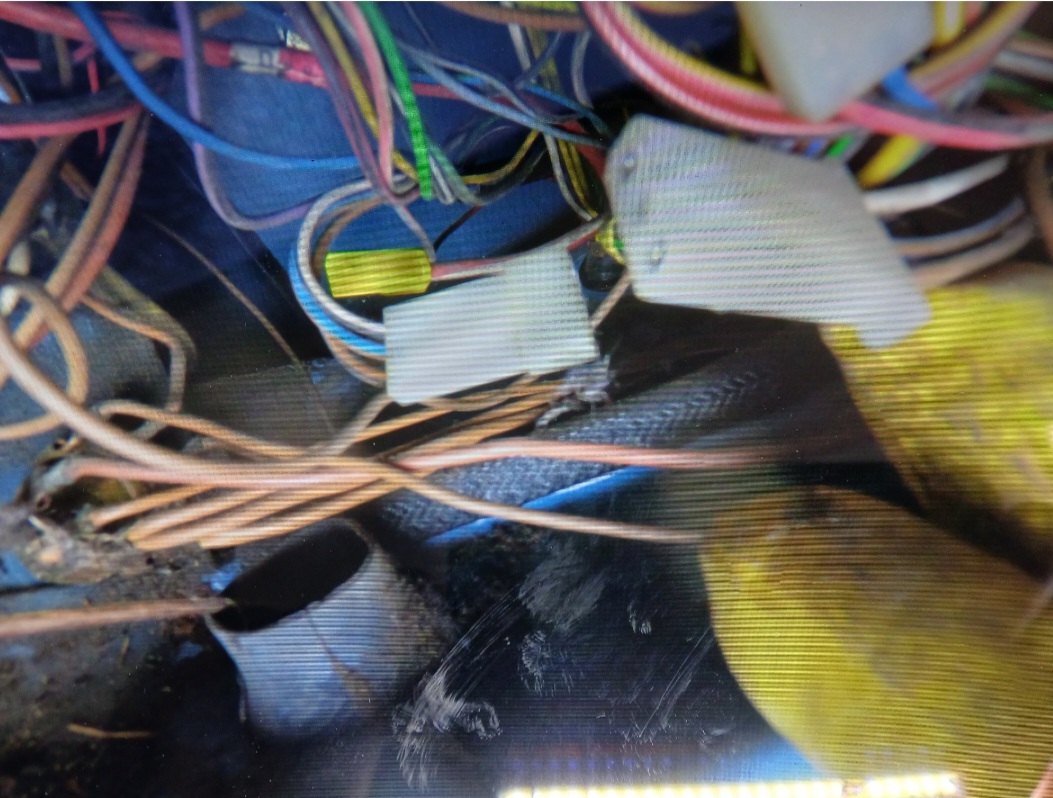

auf den Bildern siehst auch den lila/schwarzen. Ober/hinterhalb vom weiß/schearzen. Den verfolgst du bis zur Schottwand, dann hast automatisch den gesuchten Steckern.

Viele Grüße
Achim

[WolfgangKa]

Moin,

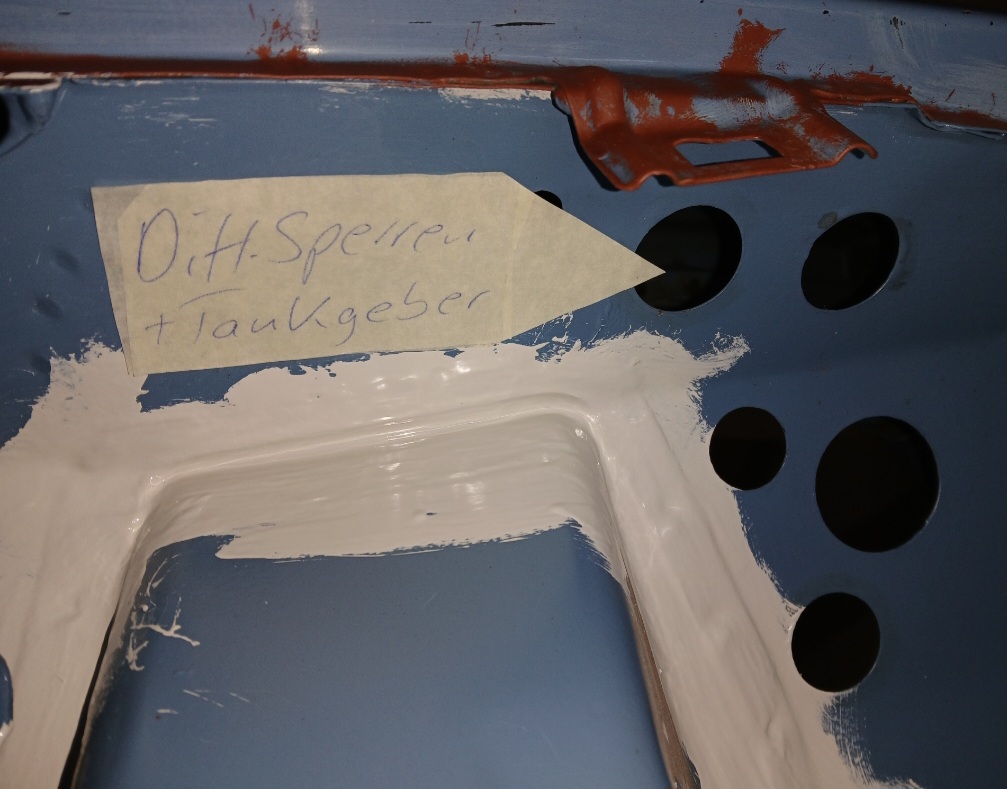

Nach Ausbau des Scheinwerfergrill ist der Sperren u.Tankgeber Kabelbaum an der Schottwand in der auf dem Bild dargestellten Position zu erkennen.
Der Stecker von diesem Kabelbaum hat die gleichen Farben, wie der Gegenstecker, den du ja bereits gefunden hast.
Gruß Wolfgang

[Gieli]

Hallo,

Danke, dann werde ich die Tage mal suchen.
Ich hatte ja das Armaturenbrett wegen des Lüftermotors raus, da hätte ich früher drauf kommen können.

Gruß Stefan

[Gieli]

Hallo,

habs gefunden, war ganz hinter dem Querträger versteckt.

Danke nochmal.

Gruß Stefan
